一、本系列概述

    4-72型离心通风机可作为一般工厂及大型建筑物的室内通风换气用，输送空气和其他不自燃的、对人体无害的、对钢材无腐蚀性的气体。B4-72型风机可作为易燃挥发性气体的通风换气用。气体内不许有粘性物质，所含尘土及硬质颗粒物不大于150mg／m3。气体温度不得超过80℃。B4-72型风机的性能与选用件及地基尺寸与4-72型一致，可按其样本选择。该风机结构基本与4-72型相同。NO2.8～6A采用B35型带法兰盘与底脚的电动机，NO6～1 2C、D电动机选用该表中与Y系列对应的YB系列，安装型式为B。

二、4-72型风机形式

    从电动机一侧正视，叶轮顺时针旋转，称为右旋风机，以"右"表示：叶轮逆时针旋转，称为左旋风机，以"左"表示。

　　风机的出口位霞，以机壳的出风口角度表示。4-72型风机№2.8～6出厂时均做成1种型式，使用单位根据要求再安装成所需要的位置，订货时不需注明。NO2.8出风口位置调整范围0 ～225 ，间隔是45 。No3.2～6出风口位置调整范围0 ～225 ，间隔是22．5 。No8～12出风口位置调整范围0 ～225,间隔是45 。Nol6、20出风口位置制成固定的三种O 、90 、l80 ，不能调整，订货时需注明。

风机的传动方式为A、B、C、D四种。4-72型风机中，№2.8～6采用A式传动，№6～12采用c、D式传动，№16～20采用B式传动。

三、4-72型风机结构

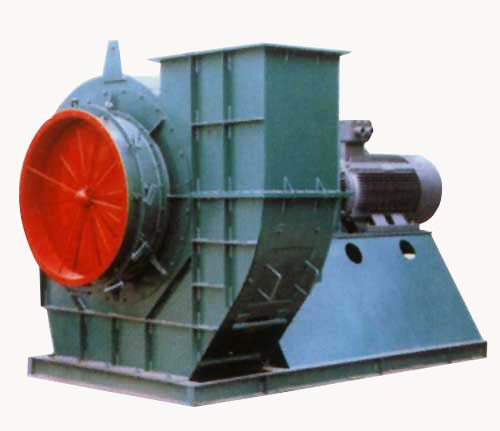

    4-72型风机中N2.8A～6A主要由叶轮、机壳、进风口等部分配直联电机而组成。NO6～20除具有上述部分外，还有传动部分等。

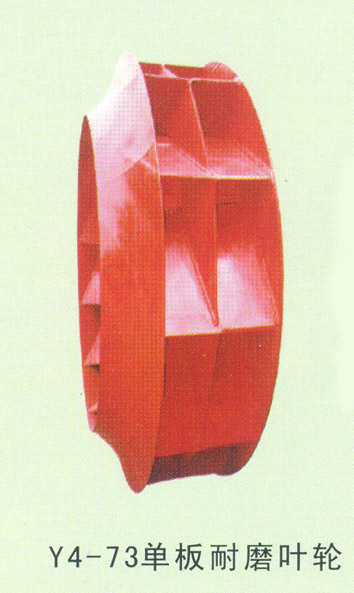

  (1)叶轮由10个后倾的机翼型叶片、曲线型前盘和平板后盘组成。用钢板或铸铝合金制造，并经动、静平衡校正，空气性能良好，效率高、运转平稳。

  (2)机壳做成二种不同型式。N02.8～12机壳作成整体，不能拆开。NO1 6-20的机壳制成三开式，除沿中分水平面分为二半外，上半部再沿中心线垂直分为二半，用螺栓连接。

  (3)进风口制成整体，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。

  (4)传动部分由主轴、轴承箱、滚动轴承、皮带轮或联轴器组成

四、4-72通风机性能参数表
