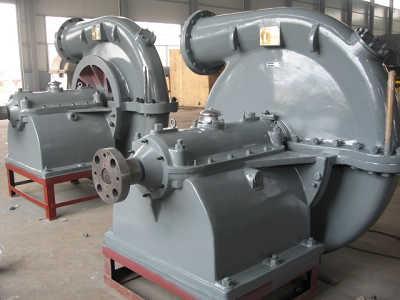

AI系列煤气增压风机 AI系列离心鼓风机属于单级、单吸入、悬臂支撑结构,主要用于空气和水煤气的加压,一般压差在0.25-0.9KG之间,如高炉煤气、洁净的转炉煤气等,具有压力高、耗电省、噪音低、使用维修方便、运转平稳、密封可靠等特点。该系列风机由陕鼓集团设计,其体积小,效率高、种类多,安装调试非常方便。
详细参数: 流量:60~1200m3/min 进口压力:96~297kPa 出口压力:97~306kPa 配套电机功率:30~800KW AI系列离心鼓风机属于单级、单吸入、悬臂支撑结构,主要用于空气和水煤气的加压,一般压差在0.25-0.9KG之间,如高炉煤气、洁净的转炉煤气等,具有压力高、耗电省、噪音低、使用维修方便、运转平稳、密封可靠等特点。该系列风机由陕鼓集团设计,其体积小,效率高、种类多,安装调试非常方便。
风机结构说明: 驱动方式:电机+联轴器+风机。 1、 铸铁机壳、上下剖分、单级叶轮、轴向进气、排气方向为从电机端看为左旋上水平。 2、 转子是旋转零部件的总称,该转子采用滑动轴承。主要由叶轮、主轴、排气轮和驱动主油泵的齿轮等组成。 3、 轴承的选用及润滑:轴承选用滑动轴承,稀油润滑。 4、 采用径向密封+轴向迷宫式密封,并在机壳背面加设防泄漏装置,确保风机在动态条件下的气密性。 5、 叶轮一般由前盘、进口圈、叶片、后盘和轴盘彼此焊接成形,叶轮材料一般采用低碳合金结构钢。叶片采用后弯型单圆弧型线。 序号 | 型号 | 输送介质 | 流量 m3/min | 进口压力kgf/cm2 | 出口压力kgf/cm2 | 电机功率 kw | 1 | AI300-1.13/1.05 | 转炉煤气 | 300 | 1.05 | 1.13 | 90 | 2 | AI600-1.08/0.85 | 空气 | 600 | 0.85 | 1.08 | 450 | 3 | AI800-1.19/1.03 | 转炉煤气 | 800 | 1.03 | 1.19 | 350 | 4 | AI1100-1.06/1.043 | 空气 | 1100 | 1.043 | 1.06 | 800 | 5 | AII1300-1.18/1.01 | 转炉煤气 | 1300 | 1.01 | 1.18 | 500 | 6 | AII1500-0.98/0.72 | 转炉煤气 | 1500 | 0.72 | 0.98 | 1000 | 7 | AII1650-1.105/0.805 | 转炉煤气 | 1650 | 0.805 | 1.105 | 1250 | 8 | AII2000-1.126/0.876 | 转炉煤气 | 2000 | 0.876 | 1.126 | 1400 |
鼓风机的使用 1、鼓风机在正式进行生产运转前,须经过机械运转试验,以检验安装的正确性和排除运转中出现的不正常故障。 2、鼓风机在启动时,先将进口管道闸阀或节流阀微开,出口管道闸阀或放空阀全部打开,先使鼓风机无负荷启动,然后逐渐打开进口调节门,使鼓风机带负荷运转(注意勿使电动机负荷工作)连续运转时间应不少于8小时。经过运转试验确保一切正常后,方可进行生产运行。 3、风机启动前的准备工作: (1) 在运转前应检查所有螺栓是否拧紧,并确保一切均正常方可准备启动运转。 (2) 检查电动机和鼓风机旋转方向是否符合规定。 (3) 检查油箱中油位是否符合要求,鼓风机启动前油箱中的油面应低于油相箱顶部约20-40mm (4) 检查稀油站冷却水流动是否畅通及冷却系统是否充满。 (5) 检查所有测量仪表的灵敏性及安装情况。 (6) 启动油站电动油泵检查润滑油管道安装的正确性及回流情况,并校正安全阀。安全阀的调正参看油站说明书。 (7) 检查润滑油的油温,不得低于25℃ (8) 关闭鼓风机进口管道中的节流阀,并将出口管道中的闸阀或放空阀全部打开。 4、 鼓风机的启动。 (1) 启动油站的电动油泵,并检查油箱中的油位是否正常。 (2) 检查通过鼓风机各轴衬的润滑油量是否正常。 (3) 润滑油在进入轴承前的压力不得低于0.5kg/cm2 (4) 根据电动机使用维护规定启动电动机,在启动时注意电流表上指示的数值。 (5) 鼓风机在启动过程中,需仔细听测鼓风机内部的声响,并需特别注意轴承、密封等的工作情况。 (6) 当鼓风机达到额定转速时,油压表的指示数应达到0.5kg/cm2以上,此时应注意油压及轴承的润滑油流动情况。 (7) 当冷却器出口的油温达到30℃时,应接通油冷却器的冷却水,油温保持在30-45℃。油冷却器的水压应小于油压。 5、鼓风机的停车 (1) 关闭鼓风机进口管道中的节流阀 (2) 保持油站继续正常供油,当电流突然中断时,由高位油箱中的油保证轴承的润滑。 (3) 根据电动机使用维护规定关闭电动机,此时应注意油路中油压不得低于0.5kg/cm2 (4) 鼓风机完全停止转动后,再经过20分钟方可停止稀油站的工作,直到从所有轴承中流出的油温低于45℃为止。 (5) 关闭冷却闸门 6、鼓风机在运转中如有下列情况之一时,需立即停车,停车时注意事项(见鼓风机的停车)。 (1)鼓风机或电动机有强烈振动或机壳内部有碰撞和研磨声时。 (2)轴承进油管道中的油压降低至0.3kg/cm2 (3)鼓风机的支撑轴承或止推轴承的温超过65℃时,采取各种措施后,仍然超过65℃时。 (4)油箱中,油位下降至最低油位,继续加添润滑油,但仍未能制止时。 (5)轴承或密封处出现烟状时。 (6)机组中某一个零件出现危险情况时。 7、鼓风机停车后的工作。 (1) 将鼓风机进出口管道中的闸阀关闭。 (2) 通过检视孔清扫聚集在叶轮上的污垢。 (3) 保持机组及工作地清洁卫生。 鼓风机应用范围: 冶金行业:高炉炼铁、焦炉煤气、转炉煤气、带式烧结机、环冷、除尘、球团烧结、高炉煤气铅锌冶炼、铜金冶炼 石化行业:催化裂化、催化剂生产、碳墨生产 化肥行业:氮肥生产;复合肥生产;磷肥生产 发酵行业:制药原料生产 化工行业:苯酐、顺酐生产 电力行业:锅炉鼓风、引风、一次除尘、二次除尘 制酸行业: 硫磺制酸、SO2制酸、硫铁矿制酸 环保行业: 污水处理、除尘系统 建材行业: 水泥生产、玻璃生产、原材料生产
|
